Системы трубопроводов TECEflex

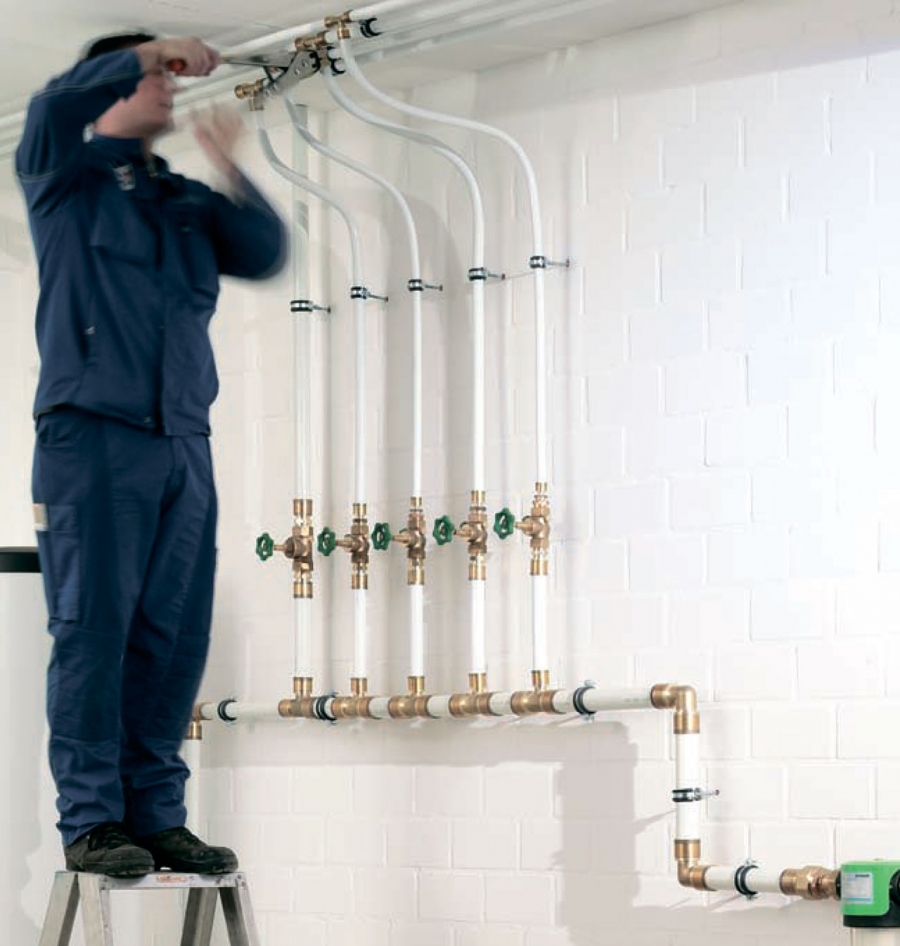

TECEflex — это система полимерных труб с широкой областью применений во внутренних инженерных системах. Латунные фитинги сертифицированы и разрешены для трубопроводных сетей питьевой воды, отопления, газоснабжения и сжатого воздуха. Особая конструкция металлополимерных труб TECEflex делает их пригодными для универсального применения. Исключение составляет труба для газа, у которой наружный слой желтого цвета. Поэтому TECEflex действительно универсальная трубопроводная система.

Система TECEflex включает четыре типа полимерных труб:

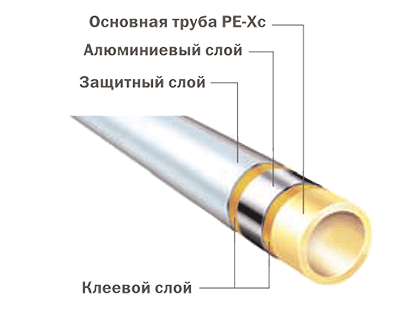

Универсальная многослойная труба PE-Xc\AI\PE

Металлополимерная труба для систем отопления, водоснабжения и холодоснабжения.

Основой многослойной конструкции является внутренняя несущая труба из полиэтилена, сшитого электронно-лучевым методом (PE-Xc).

Алюминиевый слой выполняет антидиффузионные и стабилизирующие функции. Внешний слой из полиэтилена (PE) белого цвета защищает трубу от ультрафиолета и механических повреждений.

Труба выпускается диаметрами от 16 до 63 мм.

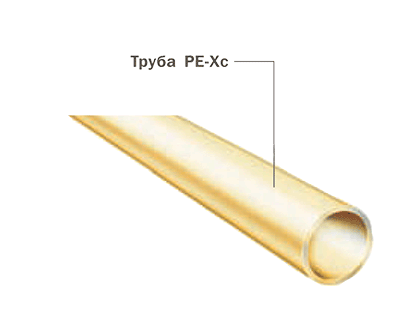

Труба для водоснабжения PE-Xc

Труба из сшитого полиэтилена для систем водоснабжения.

Изготовлена из полиэтилена, сшитого электронно-лучевым методом (PE-Xc).

Труба выпускается диаметрами 16 и 20 мм.

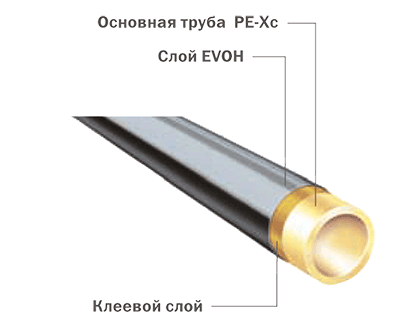

Труба для отопления PE-Xc

Труба предназначена только для систем отопления.

Основой многослойной конструкции является внутренняя несущая труба из полиэтилена, сшитого электронно-лучевым методом (PE-Xc). Слой EVOH (этилвинилалкоголь) выполняет антидиффузионные функции. Поверхность трубы серебристого цвета.

Труба выпускается диаметрами 16 и 20 мм.

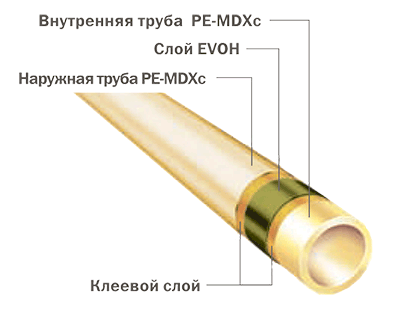

Труба для "теплого пола" PE-MDXc

Труба предназначена только для систем поверхностного отопления.

Внутренняя и наружная трубы многослойной конструкции сделаны из полиэтилена средней плотности, сшитого электронно-лучевым методом (PE-MDXc). Средний слой EVOH (этилвинилалкоголь) выполняет антидиффузионные функции. Слой EVOH защищён от механических повреждений внешней трубой.

Труба выпускается диаметрами 16 и 20 мм.

TECEflex - современная технология соединения без использования уплотнений

Технология соединения TECEflex заключается в аксиальной запрессовке предварительно расширенной трубы на фитинг с использованием пресс-втулки. Герметичность соединения достигается за счет "эффекта памяти" материала трубы - сшитого полиэтилена. После запрессовки стенка трубы стремится вернуться к первоначальному, не расширенному состоянию и обжимает фитинг по всей поверхности соединения. Данный метод не требует никаких уплотнений, что делает соединение надежным и позволяет монтировать его внутри строительных конструкций. Технология соединения TECEflex позволяет не заужать сечения соединений трубопроводов, что благоприятно отражается на гидравлике системы.

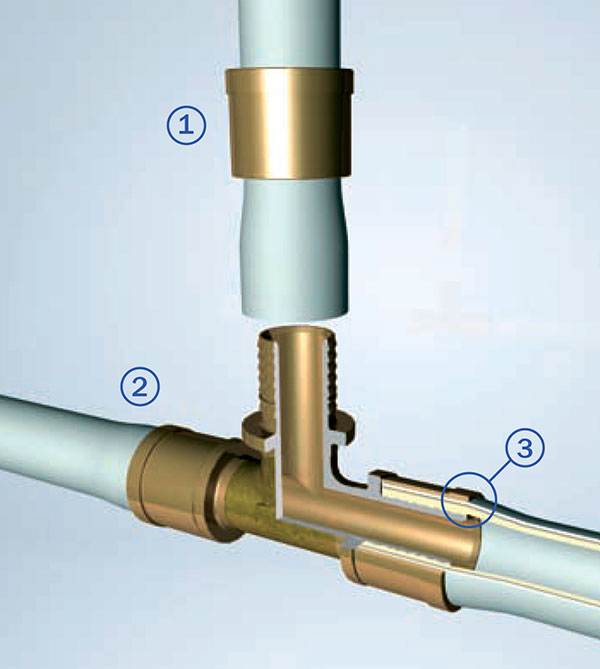

1. Пресс-втулка и универсальная труба готовы к соединению с фитингом. 2. Фитинг и труба после запрессовки. 3. Эффекта памяти. После запрессовки соединение становится абсолютно герметичным, поскольку материал трубы, обладая эффектом памяти, начинает сжиматься, и труба стремится принять первоначальную форму.

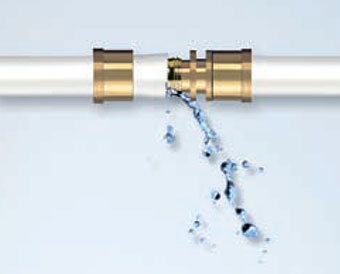

Если соединение TECEflex не запрессовано, то утечка появится сразу же при заполнении системы, в отличие от других трубопроводных систем, где утечка из некачественно выполненного соединения может проявиться не сразу, а в процессе эксплуатации.



TECEflex - единый набор фитингов для всех типов труб

Выпускаются фитинги из коррозионноустойчивой латуни и термоустойчивого пластика PPSU. Фитинги взаимозаменяемы и могут использоваться для соединения любых типов труб системы TECEflex.

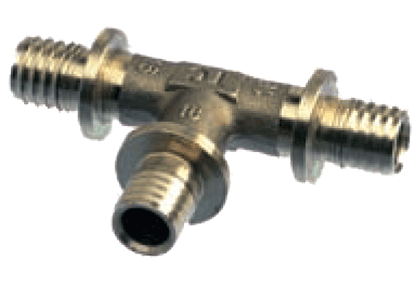

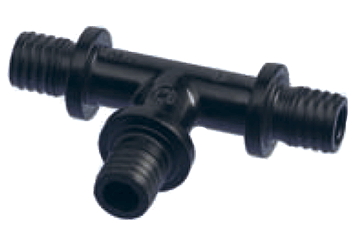

Фитинг из коррозионноустойчивой латуни Фиттинг из термоустойчивого пластика PPSU



TECEflex - легкий и быстрый монтаж с помощью ручного или электромеханического инструмента

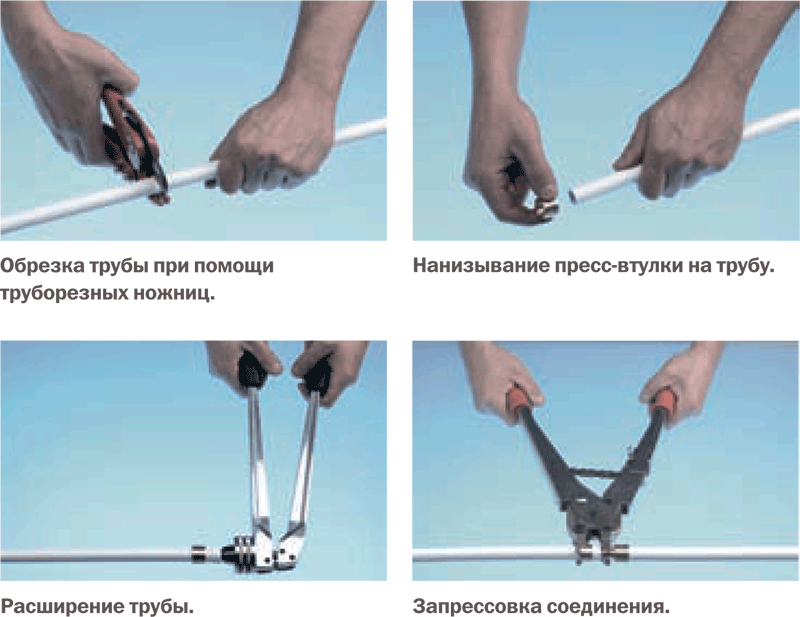

Процесс монтажа состоит всего из нескольких операций

  • 1. Обрезать трубу с помощью труборезных ножниц
  • 2. Расширить конец трубы специальным инструментом
  • 3. Запрессовать соединение при помощи пресс-инструмента

Соединения трубопроводов диаметрами до 32мм могут выполняться при помощи ручного инструмента, а диаметрами от 40 до 63мм - только электро-прессовым инструментом с использованием специальных насадок TECE.

Преимущества технологии монтажа TECEflex

  • 1. Быстрый монтаж без трудоемкой нарезки труб, снятия заусенцев, сварки или нарезания резьбы
  • 2. Не требуются специальные пружинные спирали для гибки труб и клабры для внутренних поверхностей труб.
  • 3. Соединение с латунным фитингом можно разобрать, разогрев его до 180С техническим феном. Латунный фитинг может использовать повторно

Система автоматизированного проектирования

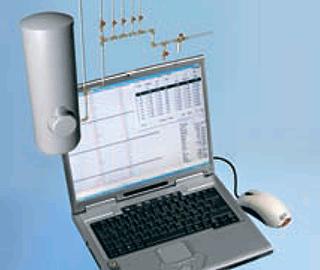

Для проектных и стрительных организаций предлагается система автоматизированного проектирования "InstallSystem TECE". Система позволяет на основе чертежей, созданных в AutoCad и ArchiCad, выполнитль тепловой расчет здания, рассчитать внутренние сети отопления, водоснабжения и холодоснабжения, оформить чертежи и пояснительную документацию. Все расчеты выполняются в соответствии СНИП. Система русифицирована.
