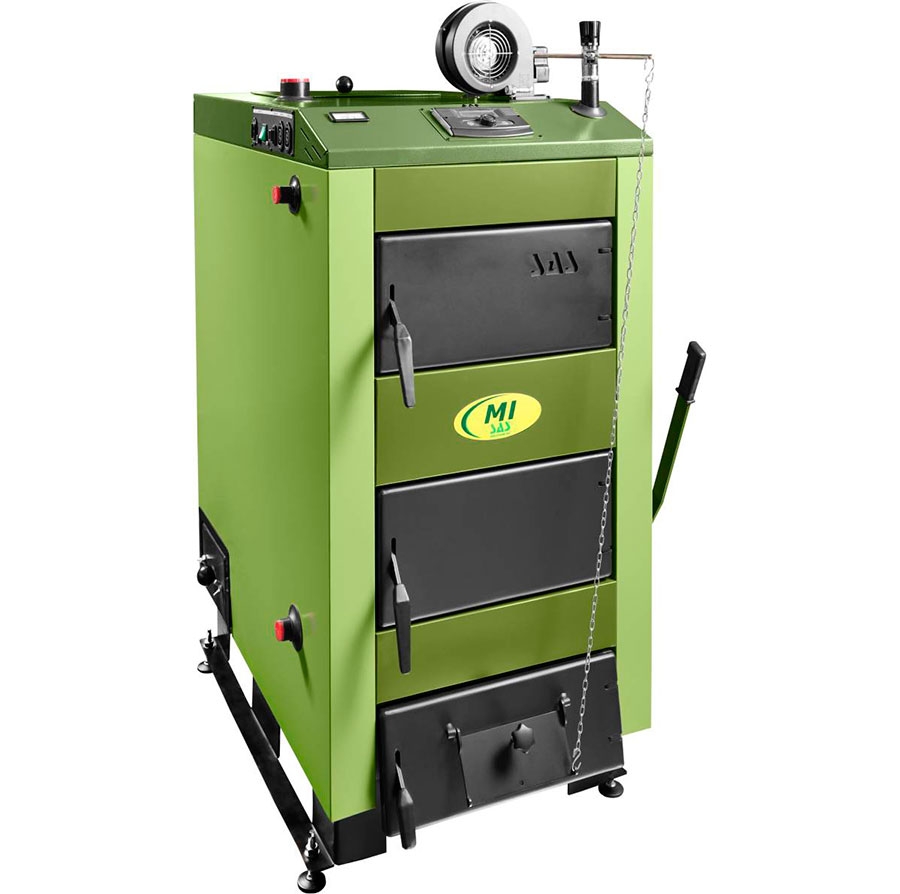

Твердотопливный котел SAS MI

Котел SAS MI это устройство адаптированное для работы с верхним и нижним сжиганием твердого топлива.

Котлы SAS MI предназначены для систем центрального отопления и могут использоваться в системах открытого типа (при естественной циркуляции) или с принудительной циркуляцией воды.



Котлы SAS MI работают с использованием принудительной подачи воздуха. Температурный режим работы котла устанавливается на уровень заданный пользователем. Регулирование интенсивности горения производится с помощью микропроцессорного контроллера. Контроллер обеспечивает оптимальный процесс горения, контролируя подачу воздуха (при помощи датчика температуры воды в котле и датчика температуры отходящих газов), изменяя автоматически скорость вращения вентилятора (PID алгоритм). Автоматика управляет циркуляционными насосами: насосом отопления и заправочным насосом бойлера (ГВС). Контроллер котла позволяет управлять нагревом горячей воды при помощи бойлера косвенного нагрева как в летний, так и в зимний период эксплуатации.

Отличительной особенностью котла SAS MI является возможность эксплуатации посредством естественной тяги (без использования электричества). Процесс горения можно регулировать вручную с помощью воздушной заслонки и механического регулятора тяги воздуха (механический регулятор тяги не является стандартной комплектацией котла - есть возможность его установки в резьбовое отверстие, расположенное в верхней части котла). Температуру воды можно прочитать на термометре.

Котлы SAS MI является идеальным решением для пользователей, которые ищут твердотопливное оборудование в сочетании с автоматическим управлениемисвязаннымс удобством эксплуатации.

Твердотопливный котел SAS MI предназначен для сжигания твёрдых видов топлива:

каменный уголь (максимальная мощность)
древесина различных видов (включая щепу, горбыль, стружку);
торфобрикет.

Древесина должна подвергаться естественной сушке в течение минимум одного года!

Топка сырой древесиной понижает коэффициент полезного действия и отрицательно влияет на продолжительность срока службы котла.

Основным топливом для котлов типа SAS MI является уголь всех сортов.

При использовании основного вида топлива котёл может работать непрерывно на одной загрузке топлива до 24 часов. Камера сгорания оснащена системой многоточечного распределения воздуха, что позволяет активно сжигать мелкое засыпное топливо.

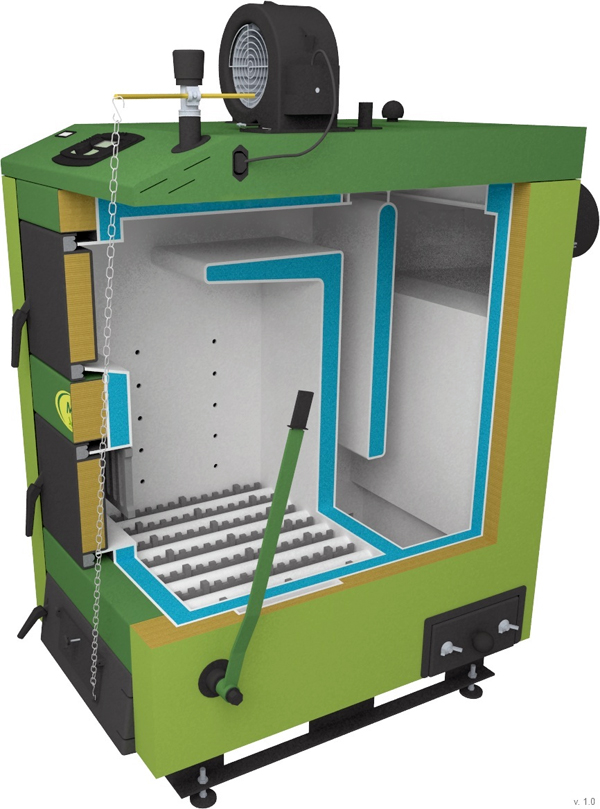

КОТЕЛ SAS mi В РАЗРЕЗЕ

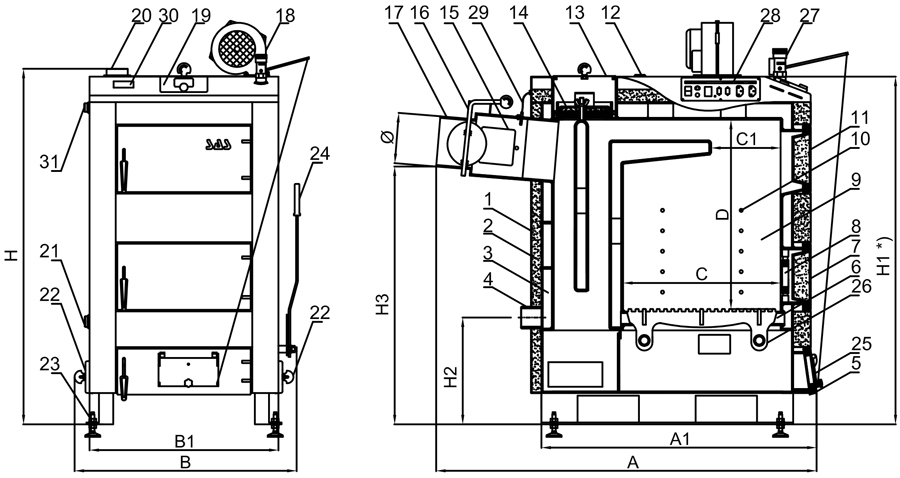

СХЕМА КОНСТРУКЦИИ КОТЛА SAS MI

SAS MI (14кВт - 48кВт)

1. Корпус котла; 2. Теплоизоляция; 3. Теплообменник; 4. Патрубок обратки; 5. Пепельная шуфляда; 6. Дверца зольника; 7. Колосники; 8. Дверца камеры сгорания; 9. Противопожарная решетка; 10. Камера сгорания; 11. Отверстия системы многоточечного распределения воздуха; 12. Дверца засыпная; 13. Вентилятор; 14. Отверстие для датчика температуры; 15. Патрубок горячей воды; 16. Крышка камеры продуктов сгорания; 17. Крышка камеры отходящих газов; 18.Отверстие для чистки дымохода; 19. Дроссельный клапан дымовых газов; 20. Дымоход; 21. Монтажный патрубок термометра; 22. Контроллер; 23. Монтажный патрубок клапана безопасности; 24. Спускной патрубок; 25. Отверстие для чистки камеры дымовых газов; 26. Ручка чистки колосников; 27. Подвижная чугунная колосниковая решетка; 28. Дверца для чистки.

Параметр

Ед. изм.

SAS Ml

Номинальная мощность котла

кВт

12,5

14

17

23

29

36

42

48

Г реющая поверхность

м2

1

1,2

1,5

2

2,5

3

3,5

4

КПД

%

79 ÷ 83,1

Расход топлива *

кг/час

2

2,5

2,8

3,2

4

4,4

4,7

5

Емкость бункера

дмЗ

60

70

80

95

110

145

175

200

кг

50

60

70

80

95

120

150

180

Температура продуктов сгорания

°C

90 ÷ 210

Водная ёмкость котла

л

66

74

84

92

102

110

120

130

Масса котла (без воды)

кг

325

345

385

410

455

500

540

580

Необходимая тяга продуктов сгорания

мбар

0,3

0,45

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Электропитание

В/Гц

230/50

Расход электроэнергии ***

Вт

до 90

до 105

до 205

Основные габариты

А

ММ

1185

1235

1235

1235

1235

1285

1335

1335

А1

мм

900

910

910

910

910

960

960

960

В

мм

515

515

585

655

725

725

755

755

В1

мм

455

455

525

595

665

665

735

735

Н

мм

1070

1110

1110

1110

1160

1220

1220

1320

Н1

мм

1040

1080

1080

1080

1130

1190

1190

1290

Н2

мм

350

350

350

350

350

350

350

350

НЗ

мм

790

790

790

800

850

940

940

1030

Размеры камеры сгорания

С

мм

450

500

500

500

500

550

550

550

С1

мм

195

220

220

220

220

240

240

240

D

мм

570

610

610

610

660

740

740

840

Сечение / диаметр дымового канала

мм

Ø160

Ø160

Ø180

Ø200

Ø220

Ø220

Ø220

Ø220

Подключение котла

’’(дюйм)

G 1 1/2

G2

Минимальная высота дымохода

м

7

8

9

10

Min. размер дымохода

см х см

16x16

17x17

18x18

20x20

21x21

22x22

25x25

25x25

мм

Ø180

Ø200

Ø210

Ø220

Ø240

Ø250

Ø280

Ø280

SAS MI (52кВт - 200кВт)

1. Корпус котла; 2. Теплоизоляция; 3. Теплообменник; 4. Патрубок обратки; 5. Пепельная шуфляда; 6. Дверца зольника; 7. Колосники; 8. Дверца камеры сгорания; 9. Противопожарная решетка; 10. Камера сгорания; 11. Отверстия системы многоточечного распределения воздуха; 12. Дверца засыпная; 13. Вентилятор; 14. Отверстие для датчика температуры; 15. Патрубок горячей воды; 16. Крышка камеры продуктов сгорания; 17. Крышка камеры отходящих газов; 18.Отверстие для чистки дымохода; 19. Дроссельный клапан дымовых газов; 20. Дымоход; 21. Монтажный патрубок термометра; 22. Контроллер; 23. Монтажный патрубок клапана безопасности; 24. Спускной патрубок; 25. Отверстие для чистки камеры дымовых газов; 26. Ручка чистки колосников; 27. Подвижная чугунная колосниковая решетка; 28. Дверца для чистки.



Параметр

Ед. изм.

SAS Ml

Номинальная мощность котла

кВт

52

58

62

68

72

78

90

100

110

132

150

175

200

Греющая поверхность

м2

4,5

5

5,5

6

6,5

7

8



10

12

14

16

18

КПД

%

79 ÷ 83,1

Расход топлива *

кг/час

5,5

8,3

8,9

9,7

10,5

11,8

14,8

17,3

19,1

22,8

26,8

29,4

34,6

Емкость бункера

дмЗ

160

220

240

260

280

300

360

440

460

560

650

730

830

кг

135

190

200

220

240

260

310

380

390

480

560

620

710

Температура продуктов сгорания

°C

90 ÷ 210

Водная емкость котла

л

120

150

170

200

230

250

280

330

390

450

490

560

640

Маса котла (без воды)

кг

590

610

630

750

790

9|0

1190

1360

1460

1660

1990

2230

2420

Необходимая тяга продуктов сгорания

мбар

0,45

0,55

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Электропитание

В/Гц

230/50

Расход электроэнергии ***

Вт

до 205

до 495

до 820

Основные габариты

А

мм

1420

1470

1470

1485

1485

1610

1680

1740

1940

2020

2070

2280

2340

А1

мм

1020

1070

1070

1070

1070

1175

1225

1275

1465

1535

1585

1775

1825

В

мм

725

725

755

795

795

845

895

945

945

995

1045

1045

1095

В1

мм

665

665

695

735

735

785

835

885

885

935

985

985

1035

Н

мм

1500

1560

1560

1560

1610

1635

1685

1735

1735

1780

1830

1830

1890

Н1

мм

1470

1530

1530

1530

1580

1605

1655

1705

1705

1750

1800

1800

1860

Н2

мм

350

300

300

300

300

300

300

300

300

300

300

300

300

НЗ

мм

1175

1210

1210

1200

1245

1250

1285

1320

1305

1325

1355

1345

1390

Размеры камеры сгорания

С

мм

550

600

600

600

600

650

700

750

800

850

900

950

1000

D

мм

670

720

720

720

780

780

820

860

860

900

940

940

1000

Диаметр выхода дымохода

мм х мм

245 х 235

245 х 240

250 х 250

260 х 280

265 х 280

280 х 290

290 х 300

300x 310

305 х 320

335 х 340

345 х 350

355 х 360

385 x410

Размер патрубков

’’(дюйм)

G 2 1/2

G 3

Размер отверстия загрузки

мм х мм

340 х 200

340 х 200

340 х 200

340 х 200

340 х 200

340 х 200

380 х 200

380 х 200

380 х 200

380 х 200

430 х 260

430 х 260

430 х 260

Мин. Высота дымохода

м

10

11

12

14

Мин. Размер дымохода

см х см

25x25

25x25

26x26

28x28

28x28

28x28

30x30

30x30

30x30

32x32

32x32

34x34

34x34
