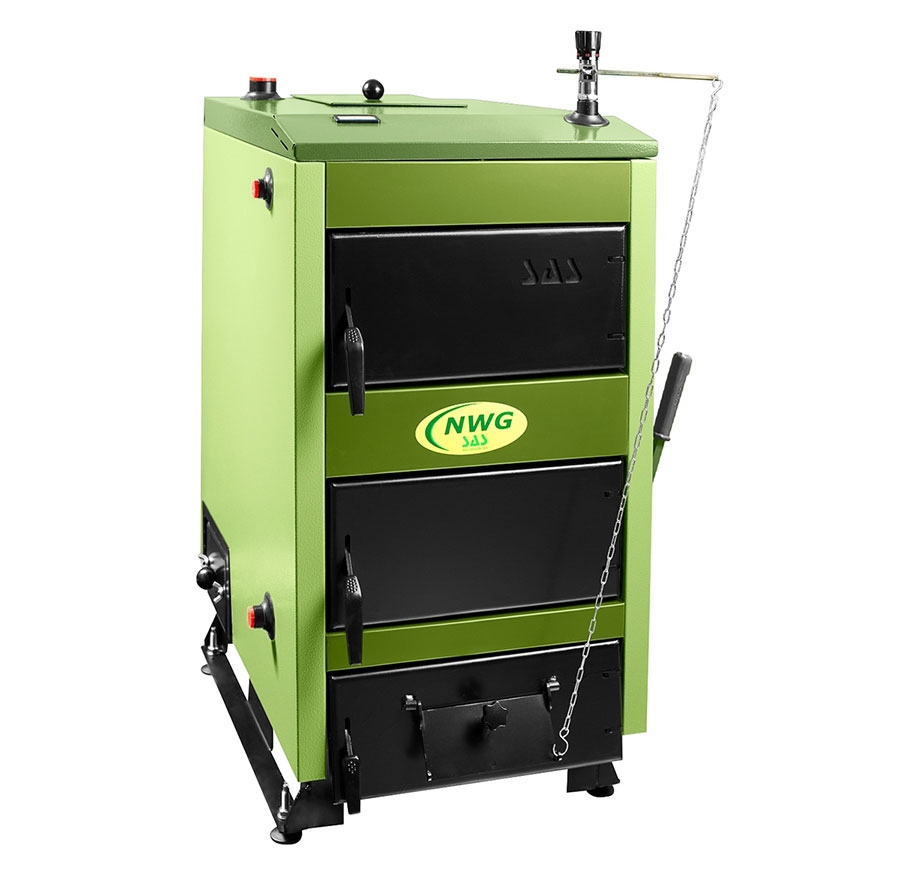

Твердотопливный котел SAS UWG

Предназначен для систем центрального отопления, открытого типа с принудительной или естественной циркуляцией воды.

Котлы SAS UWG работают с использованием естественной тяги, поэтому его эксплуатация не требует использования электроэнергии.



Процесс сжигания контролируется механическим регулятором тяги, который поставляется с котлом.

Корпус котла изготовлен из котловой стали толщиной 6 мм (марка P265GH).

Весь теплообменник изолирован минеральным утеплителем.

Отличительной особенностью котла SAS UWG является устройство многоходового горизонтального теплообменника.

Преимуществом котла является комфорт и простота использования, которая практически сводится только к периодический загрузке топлива.

Твердотопливный котел SAS UWG предназначен для сжигания твёрдых видов топлива:

каменный уголь (максимальная мощность)
древесина различных видов (включая щепу, горбыль, стружку);
торфобрикет.

Древесина должна подвергаться естевенной сушке в течение минимум одного года!

Топка сырой древесиной понижает коэффициент полезного действия и отрицательно влияет на продолжительность срока службы котла.

СХЕМА КОНСТРУКЦИИ КОТЛА SAS UWT

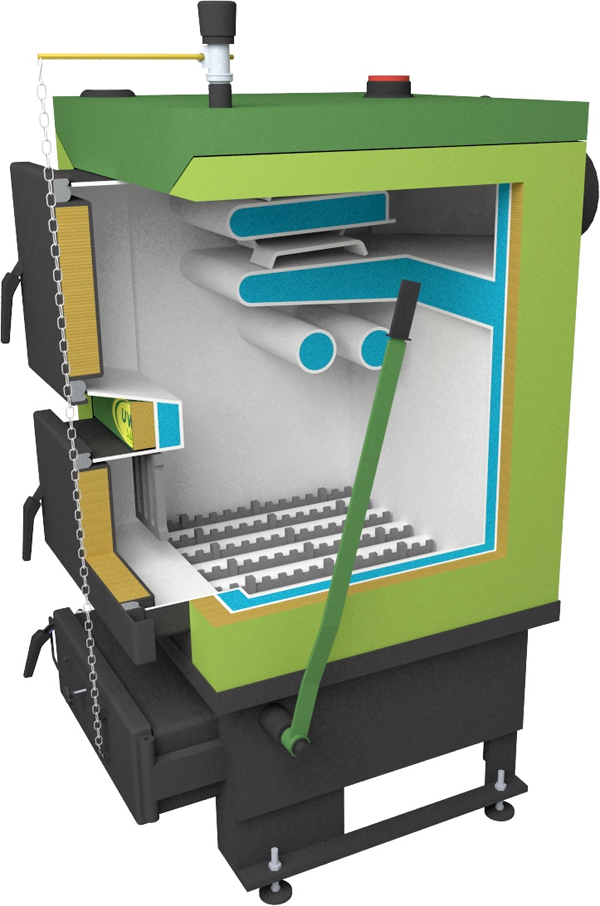

КОТЕЛ SAS UWG В РАЗРЕЗЕ

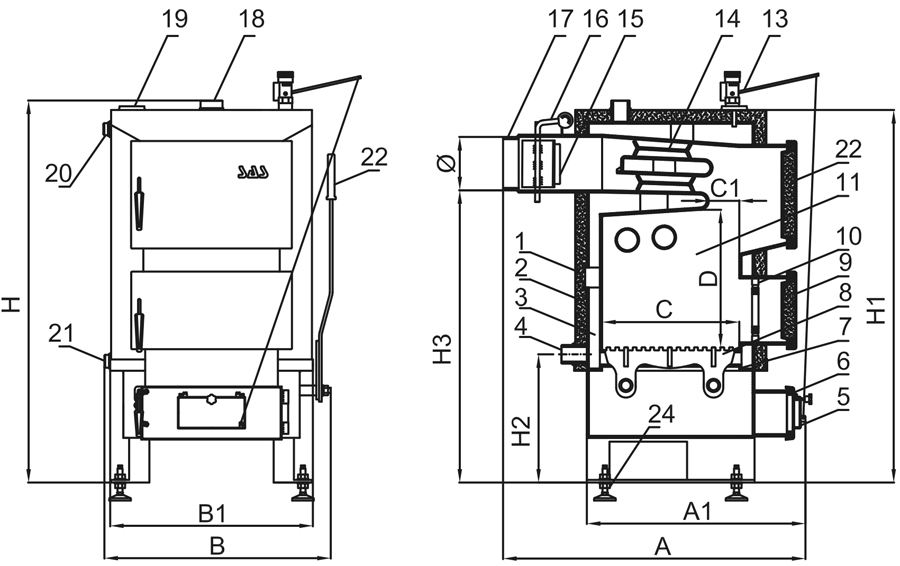

SAS UWG (9кВт - 17 кВт)

1. Корпус котла; 2. Теплоизоляция; 3. Теплообменник; 4. Патрубок обратки; 5. Дверца дозирующая воздух; 6. Дверца зольника; 7.Колосники; 8. Подвижная колосниковая решетка; 9. Дверца камеры сгорания; 10. Противопожарная решетка; 11. Камера сгорания; 12. Дверца засыпная; 13. Регулятор тяги; 14. Завихрители; 15. Отверстие для чистки дымохода; 16. Дроссельный клапан; 17. Дымоход; 18. Патрубок горячей воды; 19. Термометр; 20. Ручка чистки колосников; 21. Спускной патрубок; 22. Дверца для чистки.

Параметр

Ед. изм.

SAS UWG

Номинальная мощность котла

кВт

9

12

14

17

23

29

Греющая поверхность

м2

0,8

1

1,2

1,5

2

2,5

КПД

%

79,1 ÷ 85,9

Расход топлива *

кг/час

0,8

1

1,2

1,4

1,5

1,7

Емкость бункера

дмЗ

16

20

24

28

32

36

кг

12

15

18

21

24

27

Температура продуктов сгорания

°C

90 ÷ 250

Водная емкость котла

л

30

35

42

54

68

82

Маса котла (без воды)

кг

195

205

220

260

300

330

Необходимая тяга продуктов сгорания

мбар

0,3

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Основные габариты

А

мм

800

840

840

930

930

930

А1

мм

440

480

480

610

610

610

В

мм

430

430

430

460

520

590

В1

мм

1000

455

455

525

595

715

Н

мм

1050

1050

1150

1250

1250

1250

Н1

мм

960

1010

1110

1220

1220

1220

Н2

мм

300

300

300

300

300

300

НЗ

мм

745

785

885

1000

1000

1000

С

мм

360

400

400

400

400

400

Размеры камеры сгорания

С1

мм

70

70

70

***

***

***

D

мм

360

420

520

500

500

500

Сечение / диаметр дымового канала

мм

Ø160

Ø160

Ø160

Ø180

Ø180

Ø200

Размер патрубков

’’(дюйм)

G 1 1/2

G 2

Размер отверстия загрузки

мм х мм

275x275

275x275

275x275

170x280

170x340

170x340

Минимальная высота дымохода

м

6

7

8

9

Min. Сечение дымохода

см х см

15x15

16x16

17x17

18x18

20x20

21x21

мм

Ø140

Ø160

Ø180

Ø210

Ø220

Ø240

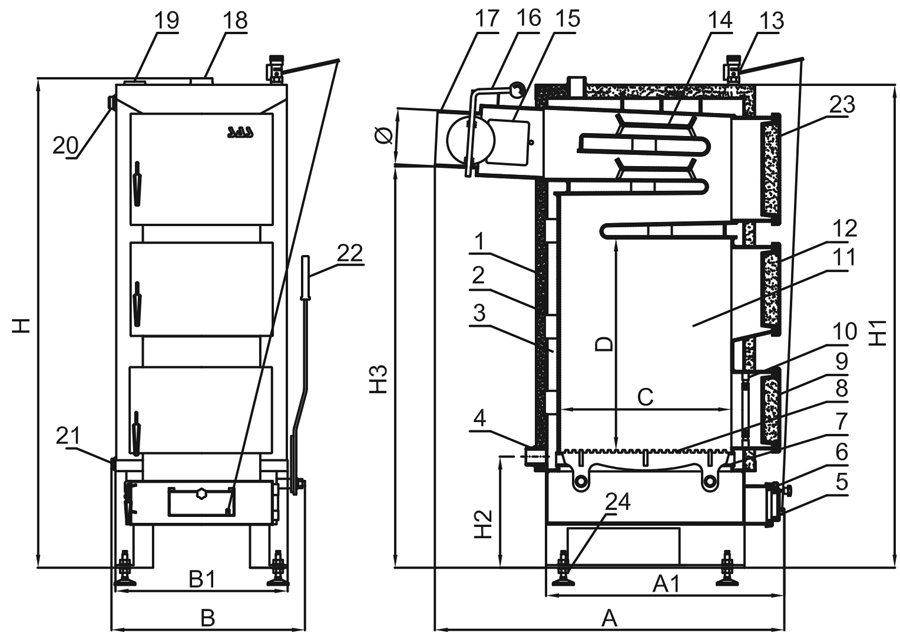

SAS UWG (17кВт - 29 кВт)
