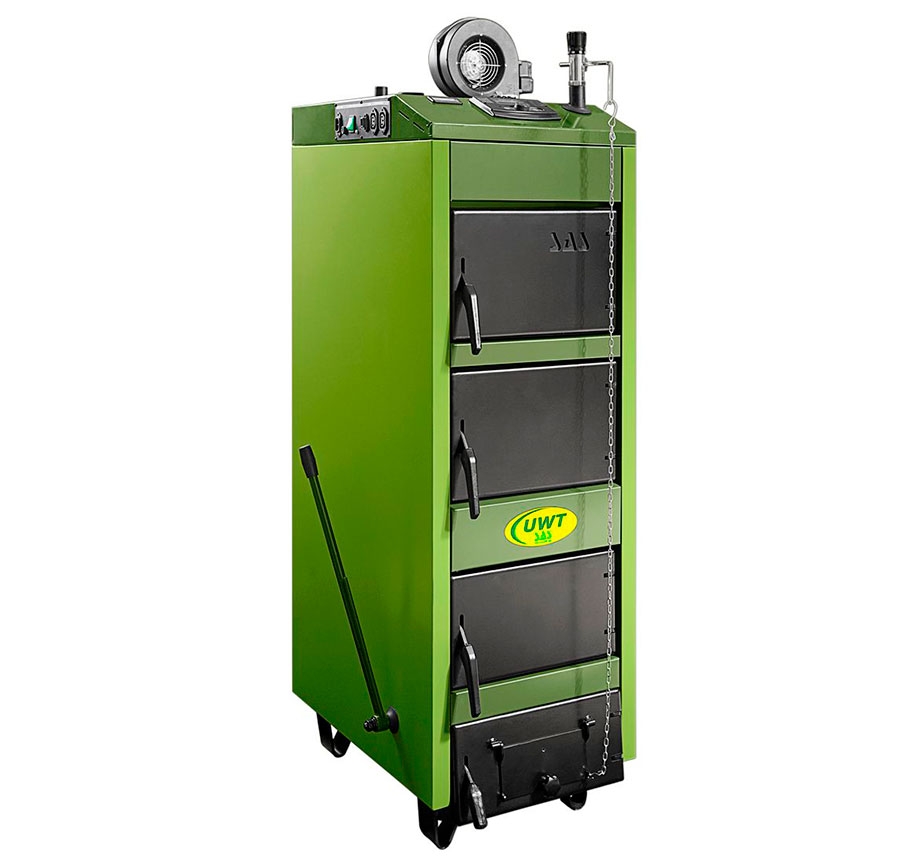

Котлы SAS UWT работают с использованием принудительной подачи воздуха. Температурный режим работы котла устанавливается на уровень заданный пользователем. Регулирование интенсивности горения производится с помощью микропроцессорного контроллера. Контроллер обеспечивает оптимальный процесс горения, контролируя подачу воздуха (при помощи датчика температуры воды в котле и датчика температуры отходящих газов), изменяя автоматически скорость вращения вентилятора (PID алгоритм). Автоматика управляет циркуляционными насосами: насосом отопления и заправочным насосом бойлера (ГВС). Контроллер котла позволяет управлять нагревом горячей воды при помощи бойлера косвенного нагрева как в летний, так и в зимний период эксплуатации.
Отличительной особенностью котла SAS UWT является возможность эксплуатации посредством естественной тяги (без использования электричества). Процесс горения можно регулировать вручную с помощью воздушной заслонки и механического регулятора тяги воздуха (механический регулятор тяги не является стандартной комплектацией котла - есть возможность его установки в сопла, расположенные в верхней части котла). Температуру воды можно прочитать на термометре.
Котлы SAS UWT является идеальным решением для пользователей, которые ищут твердотопливное оборудование в сочетании с автоматическим управлением и связанным с удобством эксплуатации.
Твердотопливный котел SAS UWT преднезначен для сжигания твердых видов топлива:
- каменный уголь (максимальная мощность)
- древесина различных видов (включая щепу, горбыль, стружку)
- торф брикет
Древесина должна подвергаться естевенной сушке в течение минимум одного года!
Топка сырой древесиной понижает коэффициент полезного действия и отрицательно влияет на продолжительность срока службы котла.
Основным топливом для котлов типа SAS UWT является уголь всех сортов. При использовании основного вида топлива котел может работать непрерывно на одной загрузке топлива до 24 часов. Камера сгорания оснащена системой многоточечного распределения воздуха, что позволяет активно сжигать мелкое засыпное топливо.

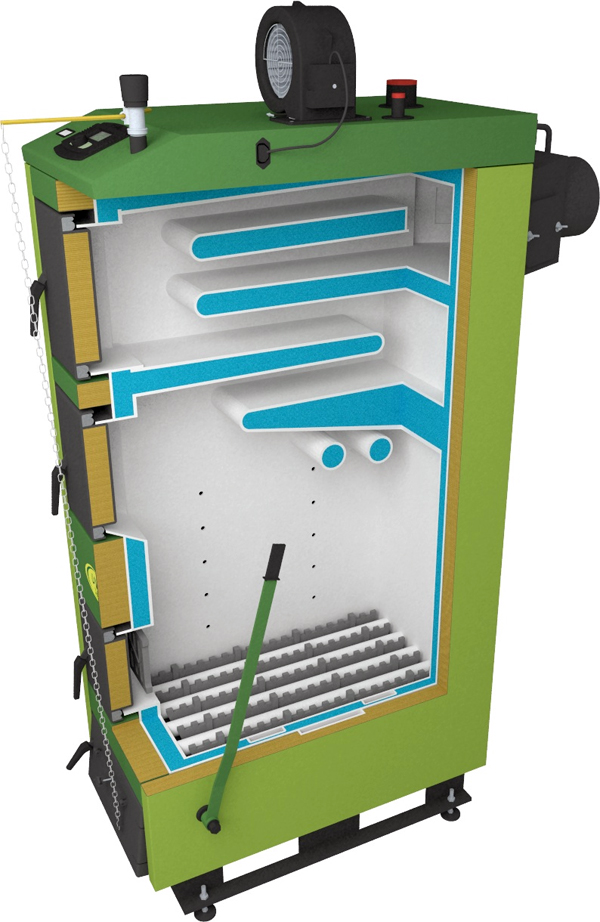

КОТЕЛ SAS uwt В РАЗРЕЗЕ
Схема Конструкции котла sas UWT
SAS UWT (12кВт - 48кВт)

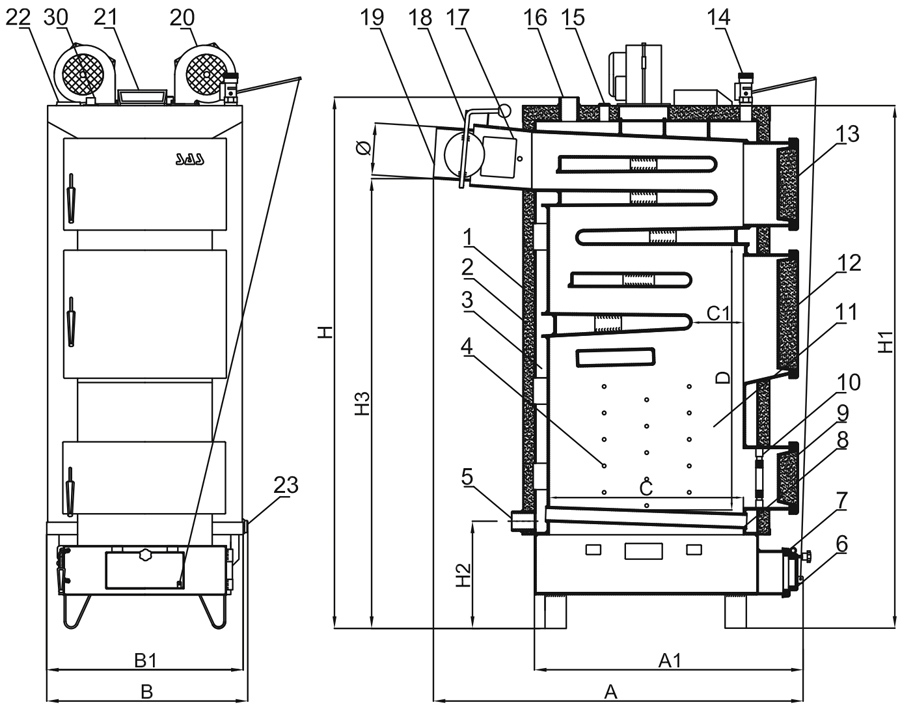

1. Корпус котла; 2. Теплоизоляция; 3. Теплообменник; 4. Отверстия системы многоточечного распределения воздуха; 5.Патрубок обратки; 6. Дверца дозирующая воздух; 7. Дверца зольника; 8.Колосники; 9. Дверца камеры сгорания; 10. Противопожарная решетка; 11. Камера сгорания; 12. Дверца засыпная; 13. Дверца для чистки; 14. Регулятор тяги; 15. Монтажный патрубок клапана безопасности; 16. Патрубок горячей воды; 17. Отверстие для чистки дымового канала; 18. Регулятор тяги выхлопных газов; 19. Дымоход; 20. Вентилятор; 21. Контроллер; 22. Термометр; 23. Спускной патрубок; 24. Рычаг подвижной решетки. 25. Чугунная решетка (подвижная); 26. Клеммная колодка; 27. Датчик отходящих газов; 28. Отверстие для датчика температуры.
|
Параметр |
Ед. изм. |
SAS UWT |
|||||||
|
Номинальная мощность котла |
кВт |
14 |
17 |
23 |
29 |
36 |
42 |
48 |
|
|
Греющая поверхность |
м2 |
1,2 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
|
|
КПД |
% |
79,1 ÷ 85,9 |
|||||||
|
Расход топлива * |
кг/час |
1,1 |
1,2 |
1,4 |
1,5 |
1,7 |
2 |
2,3 |
|
|
Емкость бункера |
дмЗ |
45 |
55 |
60 |
75 |
90 |
110 |
135 |
|
|
кг |
40 |
45 |
50 |
65 |
80 |
100 |
120 |
||
|
Температура продуктов сгорания |
°C |
90 ÷ 210 |
|||||||
|
Водная емкость котла |
л |
65 |
72 |
84 |
98 |
112 |
125 |
150 |
|
|
Маса котла (без воды) |
кг |
310 |
340 |
370 |
420 |
460 |
510 |
550 |
|
|
Необходимая тяга продуктов сгорания |
мбар |
0,3 |
0,45 |
||||||
|
Мах. рабочее давление |
бар |
1,5 |
|||||||
|
Мах. допустимая раб. температура |
°C |
85 |
|||||||
|
Рабочие температуры |
°C |
60 ÷ 80 |
|||||||
|
Min. температура обратной воды ** |
°C |
55 |
|||||||
|
Электропитание |
В/Гц |
230/50 |
|||||||
|
Расход электроэнергии *** |
Вт |
до 40 |
до 110 |
||||||
|
Основные габариты |
А |
мм |
1010 |
1050 |
1100 |
1080 |
1070 |
1170 |
1210 |
|
А1 |
мм |
710 |
750 |
800 |
800 |
800 |
810 |
850 |
|
|
В |
мм |
540 |
540 |
540 |
680 |
680 |
680 |
730 |
|
|
В1 |
мм |
455 |
455 |
455 |
525 |
595 |
665 |
715 |
|
|
н |
мм |
1410 |
1470 |
1470 |
1470 |
1470 |
1490 |
1530 |
|
|
Н1 |
мм |
1380 |
1430 |
1430 |
1430 |
1440 |
1460 |
1480 |
|
|
Н2 |
мм |
310 |
310 |
310 |
310 |
310 |
310 |
310 |
|
|
НЗ |
мм |
1085 |
1130 |
1130 |
1130 |
1130 |
1150 |
1190 |
|
|
Размеры камеры сгорания |
С |
мм |
460 |
500 |
550 |
550 |
550 |
600 |
650 |
|
С1 |
мм |
130 |
170 |
190 |
190 |
190 |
220 |
220 |
|
|
D |
мм |
470 |
520 |
520 |
520 |
520 |
540 |
570 |
|
|
Сечение / диаметр дымового канала |
мм |
Ø160 |
Ø180 |
Ø181 |
Ø182 |
Ø200 |
Ø200 |
Ø220 |
|
|
Подключение котла |
"(дюйм) |
G 1 1/2 |
G 2 |
||||||
|
Минимальная высота дымохода |
м |
7 |
8 |
9 |
10 |
||||
|
Min. Сечение дымохода |
см х см |
17x17 |
18x18 |
20x20 |
21x21 |
22x22 |
25x25 |
25x25 |
|
|
мм |
Ø200 |
Ø210 |
Ø220 |
Ø240 |
Ø250 |
Ø280 |
Ø280 |
||
SAS UWT (58кВт - 100кВт)
1. Корпус котла; 2. Теплоизоляция; 3. Теплообменник; 4. Отверстия системы многоточечного распределения воздуха; 5.Патрубок обратки; 6. Дверца дозирующая воздух; 7. Дверца зольника; 8.Колосники; 9. Дверца камеры сгорания; 10. Противопожарная решетка; 11. Камера сгорания; 12. Дверца засыпная; 13. Дверца для чистки; 14. Регулятор тяги; 15. Монтажный патрубок клапана безопасности; 16. Патрубок горячей воды; 17. Отверстие для чистки дымового канала; 18. Регулятор тяги выхлопных газов; 19. Дымоход; 20. Вентилятор; 21. Контроллер; 22. Термометр; 23. Спускной патрубок; 24. Рычаг подвижной решетки. 25. Чугунная решетка (подвижная); 26. Клеммная колодка; 27. Датчик отходящих газов; 28. Отверстие для датчика температуры.
|
Параметр |
Ед. изм. |
SAS UWT |
||||||||||
|
Номинальная мощность котла |
кВт |
58 |
68 |
78 |
90 |
100 |
110 |
135 |
150 |
175 |
200 |
|
|
Греющая поверхность |
м2 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
|
|
КПД |
% |
79,1 ÷ 85,9 |
||||||||||
|
Расход топлива |
кг/час |
3,3 |
4,5 |
6,4 |
7,5 |
8,3 |
9,1 |
11,8 |
12,7 |
13,6 |
15,5 |
|
|
Емкость бункера |
дмЗ |
160 |
200 |
240 |
290 |
320 |
360 |
410 |
440 |
500 |
560 |
|
|
кг |
150 |
180 |
220 |
260 |
280 |
320 |
360 |
390 |
440 |
500 |
||
|
Температура продуктов сгорания |
°C |
90 ÷ 210 |
||||||||||
|
Водная емкость котла |
л |
175 |
220 |
260 |
300 |
340 |
380 |
460 |
540 |
620 |
700 |
|
|
Маса котла (без воды) |
кг |
590 |
660 |
720 |
910 |
1050 |
1140 |
1280 |
1550 |
1830 |
1980 |
|
|
Необходимая тяга продуктов сгорания |
мбар |
0,45 |
0,55 |
0,6 |
||||||||
|
Мах. рабочее давление |
бар |
1,5 |
||||||||||
|
Мах. допустимая раб. температура |
°C |
85 |
||||||||||
|
Рабочие температуры |
°C |
60 ÷ 80 |
||||||||||
|
Min. температура обратной воды ** |
°C |
55 |
||||||||||
|
Электропитание |
В/Гц |
230/50 |
||||||||||
|
Расход электроэнергии *** |
Вт |
до 215 |
до 500 |
до 820 |
||||||||
|
|
А |
мм |
1340 |
1380 |
1420 |
1460 |
1500 |
1560 |
1600 |
1640 |
1640 |
1680 |
|
|
А1 |
мм |
970 |
1010 |
1050 |
1090 |
1130 |
1190 |
1230 |
1270 |
1270 |
1310 |
|
|
В |
мм |
740 |
740 |
800 |
860 |
910 |
960 |
960 |
1060 |
1090 |
1160 |
|
Основные габариты |
В1 |
мм |
720 |
720 |
780 |
840 |
890 |
940 |
940 |
1040 |
1070 |
1140 |
|
Н |
мм |
1520 |
1620 |
1620 |
1620 |
1820 |
1820 |
1910 |
1910 |
1990 |
1990 |
|
|
|
Н1 |
мм |
1490 |
1590 |
1590 |
1590 |
1790 |
1790 |
1880 |
1880 |
1960 |
1960 |
|
|
Н2 |
мм |
335 |
365 |
365 |
365 |
375 |
375 |
375 |
375 |
375 |
375 |
|
|
НЗ |
мм |
1230 |
1330 |
1330 |
1330 |
1330 |
1330 |
1380 |
1380 |
1480 |
1480 |
|
Размеры камеры сгорания |
С |
мм |
|
740 |
780 |
820 |
860 |
900 |
940 |
980 |
980 |
1020 |
|
|
мм |
225 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
|
D |
мм |
700 |
750 |
750 |
750 |
890 |
940 |
940 |
940 |
940 |
990 |
|
|
Сечение / диаметр дымового канала |
мм |
Ø250 |
Ø250 |
Ø270 |
Ø280 |
Ø300 |
Ø320 |
Ø340 |
Ø360 |
Ø380 |
Ø400 |
|
|
Подключение котла |
’’(дюйм) |
G2 1/2 |
G 3 |
|||||||||
|
|
|
мм х мм |
340x200 |
340x200 |
380x250 |
380x250 |
380x250 |
380x250 |
380x250 |
430x300 |
430x340 |
460x340 |
|
Минимальная высота дымохода |
м |
10 |
11 |
13 |
15 |
|||||||
|
Min. Сечение дымохода |
см х см |
26x26 |
28x28 |
28x28 |
30x30 |
30x30 |
30x30 |
30x30 |
32x32 |
32x32 |
32x32 |
|
