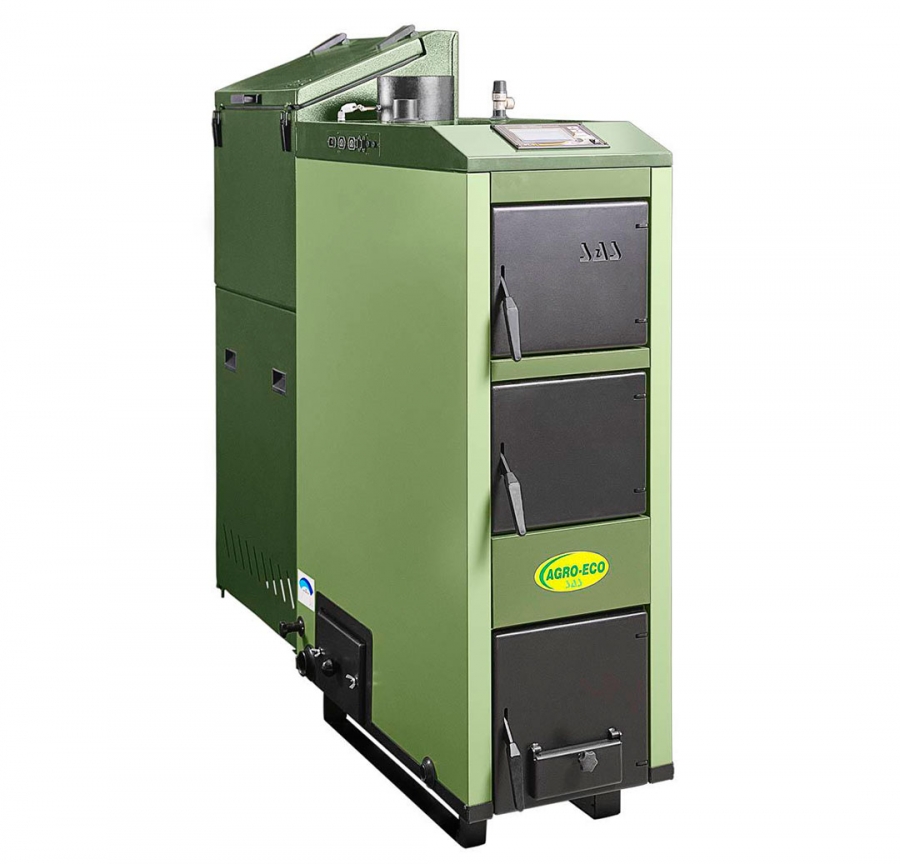

Твердотопливный котел SAS AGRO-ECO

Котёл типа SAS AGRO-ECO является низкотемпературным котлом с автоматической шнековой подачей топлива. Он оборудован автоматически самоочищающейся горелкой. Топка оборудована керамической (шамотной) панелью, что увеличивает эффективность сгорания и обеспечивает оптимальные условия для сжигания зерна и пеллет.

Многофункциональный регулятор котла позволяет полностью контролировать дозировку топлива, процесс автоматического разжигания топлива и параметров процесса горения. Автоматическое воспламенение топлива, гашение топки и система поддержки огня после достижения требуемой температуры, обеспечивает возможность непрерывной работы котла в течение всего отопительного периода. Топка оснащена механизмом подвижных колосников, позволяет использовать топливо, имеющее тенденцию к образованию шлака.

Автоматика котла позволяет управлять нагревом горячей воды при помощи бойлера косвенного нагрева.

Для обеспечения безопасности котёл SAS AGRO-ECO оснащен многоступенчатой системой защиты. В частности защита от вывода пламени в лоток топливного бака, защита от теплового перегрева котла, защита от заклинивания шнека.

Котлы SAS AGRO-ECO предназначены для отопления зданий, в которых температура подачи отопления не превышает 85°С. Котлы могут быть использованы в установках открытого типа (при естественной циркуляции) и с принудительной циркуляцией воды. Котлы SAS AGRO-ECO предназначены как для отопления жилых домов (одно-и многоквартирных) так и общественных зданий, сооружений.

Котлы SAS AGRO-ECO являются идеальным решением для пользователей, которые ищут твердотопливное оборудование с автоматическим управлением и связанные с удобством в эксплуатации. Котлы серии SAS AGRO-ECO сжигают различные виды топлива, в том числе продукты растительного происхождения, что создает значительные возможности для пользователя. К ним относятся: гранулы (из чистых опилок, из коры дерева, лозы и соломы, рапс), зерновые (овес, рожь, ячмень, пшеница, горчица, кукуруза, люпин).

- Пеллет кл. А1 (06-8мм в диаметре, длина не более 4мм) - основное топливо

- Зерновые (овес, рожь, ячмень, пшеница)

- Кукуруза

- Сухие косточки фруктов (вишня, черешня)

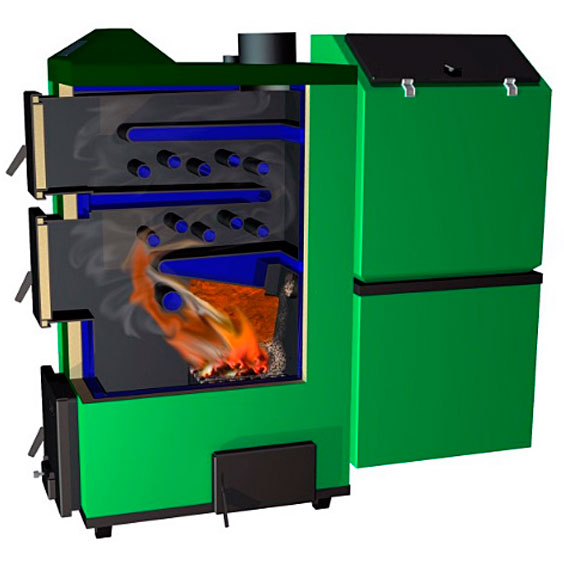

Котел sas agro-eco в разрезе

Схема конструкции котла SAS agro-eco

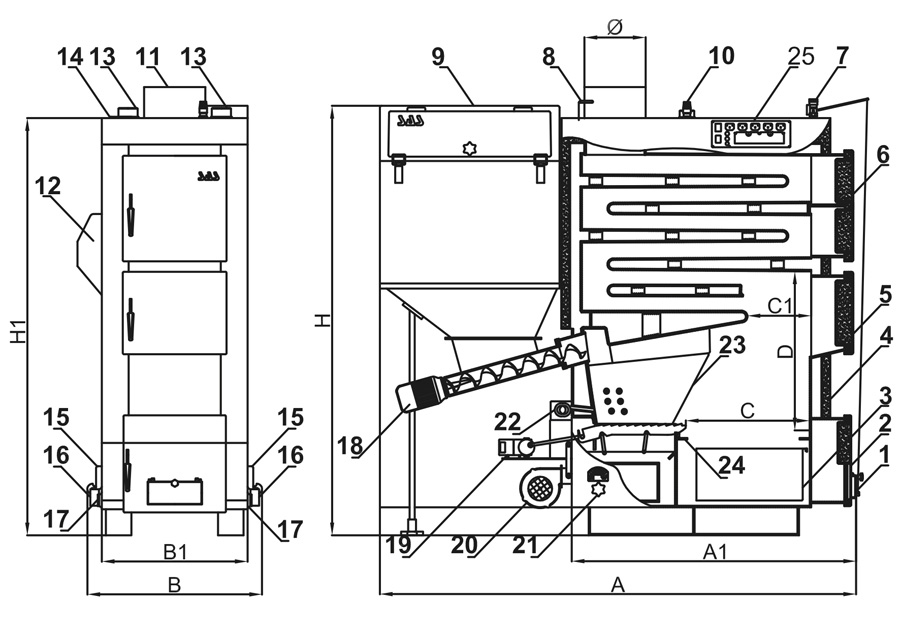

SAS AGRO-ECO (17кВт - 58кВт)

Схема конструкции котла SAS AGRO-ECO 17кВт - 58кВт

1. Дверца дозирующая воздух; 2. Дверца зольника; 3. Пепельная шуфляда; 4. Корпус котла; 5,6. Дверца для чистки; 7. Регулятор тяги воздуха; 8. Монтажный патрубок клапана безопасности; 9. Датчик температуры дымовых газов; 10. Бункер; 11. Дымоход; 12. Контроллер; 13. Патрубок горячей воды; 14. Термометр; 15. Патрубок обратки; 16. Спускной патрубок; 17. Отверстие для чистки с боку; 18. Мотор автоматической подачи топлива; 19. Механизм привода колосниковых решеток; 20. Вентилятор; 21. Регулятор циркулятор воздуха; 22. Электозапальник; 23. Керамические панели; 24. Держатель подвижной решетки; 25. Клемная колодка.

Параметр

Ед. изм.

SAS AGRO-ECO

Номинальная мощность котла

кВт

17

23

29

36

42

48

58

Греющая поверхность

м2

1,5

2

2,5

3

3,5

4

5

КПД

%

84,7 ÷ 85,5

Расход топлива*

кг/час

1,9

2,6

3,3

4,1

4,8

5,5

6,6

Емкость бункера

дмЗ

120

120

140

180

210

230

280

кг

75 ÷ 85

75 ÷ 85

90 ÷ 100

115 ÷ 130

135 ÷ 150

145 ÷ 165

180 ÷ 200

Водная емкость котла

л

90

100

120

140

160

190

260

Маса котла (без воды)

кг

440

490

520

610

650

780

890

Необходимая тяга продуктов сгорания

мбар

0,3

0,45

Температура продуктов сгорания

°C

90 ÷ 210

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Электропитание

В/Гц

230/50

Расход электроэнергии ***

Вт

до 250 (+ 900 при розжиге)

Основные габариты

А

мм

1490

1590

1590

1660

1780

1850

1900

А1

мм

840

940

940

1020

1020

1090

1140

В

мм

550

550

620

620

670

670

740

В1

мм

450

450

520

520

570

570

640

Н

мм

1590

1590

1630

1630

1630

1630

1630

Н1

мм

1420

1420

1420

1440

1520

1540

1540

С

мм

260

360

360

430

430

450

500

Размеры камеры сгорания

С1

мм

180

180

180

180

180

250

250

D

мм

520

520

520

520

620

620

620

Сечение / диаметр дымового канала

мм

0160

0180

0200

0200

0220

0220

0250

Подключение котла



’’ (дюйм)

G 1 1/2

G 2

G2 1/2

Минимальная высота дымохода

м

6

7

8

9

10

Min. Сечение дымохода

см х см

18x18

20x20

21x21

22x22

25x25

25x25

26x26

мм

Ø210

Ø220

Ø240

Ø250

Ø280

Ø280

Ø320

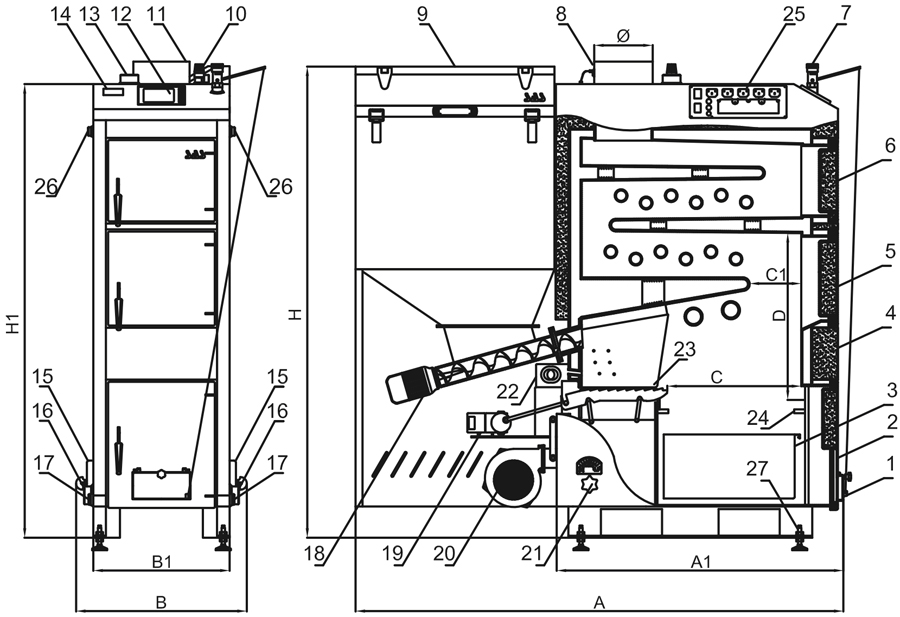

SAS Agro-ECO (68кВт - 100кВт)

Схема конструкции котла SAS AGRO-ECO 68кВт - 100кВт

1. Дверца дозирующая воздух; 2. Дверца зольника; 3. Пепельная шуфляда; 4. Корпус котла; 5,6. Дверца для чистки; 7. Регулятор тяги воздуха; 8. Монтажный патрубок клапана безопасности; 9. Датчик температуры дымовых газов; 10. Бункер; 11. Дымоход; 12. Контроллер; 13. Патрубок горячей воды; 14. Термометр; 15. Патрубок обратки; 16. Спускной патрубок; 17. Отверстие для чистки с боку; 18. Мотор автоматической подачи топлива; 19. Механизм привода колосниковых решеток; 20. Вентилятор; 21. Регулятор циркулятор воздуха; 22. Электозапальник; 23. Керамические панели; 24. Держатель подвижной решетки; 25. Клемная колодка.

Параметр

Ед. изм.

SAS UWT

Номинальная мощность котла

кВт

58

68

78

90

100

110

135

150

175

200

Греющая поверхность

м2

5

6

7

8

 9

10

12

14

16

18

КПД

%

79,1 ÷ 85,9

Расход топлива

кг/час

3,3

4,5

6,4

7,5

8,3

9,1

11,8

12,7

13,6

15,5

Емкость бункера

дмЗ

160

200

240

290

320

360

410

440

500

560

кг

150

180

220

260

280

320

360

390

440

500

Температура продуктов сгорания

°C

90 ÷ 210

Водная емкость котла

л

175

220

260

300

340

380

460

540

620

700

Маса котла (без воды)

кг

590

660

720

910

1050

1140

1280

1550

1830

1980

Необходимая тяга продуктов сгорания

мбар

0,45

0,55

0,6

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Электропитание

В/Гц

230/50

Расход электроэнергии ***

Вт

до 215

до 500

до 820



А

мм

1340

1380

1420

1460

1500

1560

1600

1640

1640

1680



А1

мм

970

1010

1050

1090

1130

1190

1230

1270

1270

1310



В

мм

740

740

800

860

910

960

960

1060

1090

1160

Основные габариты

В1

мм

720

720

780

840

890

940

940

1040

1070

1140

Н

мм


1520

1620

1620

1620

1820

1820

1910

1910

1990

1990



Н1

мм

1490

1590

1590

1590

1790

1790

1880

1880

1960

1960



Н2

мм

335

365

365

365

375

375

375

375

375

375



НЗ

мм

1230

1330

1330

1330

1330

1330

1380

1380

1480

1480

Размеры камеры сгорания

С

мм



740

780

820

860

900

940

980

980

1020



мм

225

250

250

250

250

250

250

250

250

250

D

мм

700

750

750

750

890

940

940

940

940

990

Сечение / диаметр дымового канала

мм

Ø250

Ø250

Ø270

Ø280

Ø300

Ø320

Ø340

Ø360

Ø380

Ø400

Подключение котла

’’(дюйм)

G2 1/2

G 3





мм х  мм

340x200

340x200

380x250

380x250

380x250

380x250

380x250

430x300

430x340

460x340

Минимальная высота дымохода

м

10

11

13

15

Min. Сечение дымохода

см х см

26x26

28x28

28x28

30x30

30x30

30x30

30x30

32x32

32x32

32x32
