Твердотопливный котел SAS ECO

Котлы SAS ECO предназначены для систем центрального отопления и могут использоваться в системах открытого типа (при естественной циркуляции) или с принудительной циркуляцией воды.

Принцип действия котла SAS ECO:

Поршневая автоподача, которая приводится в движение моторедуктором. Контроллер автоматически управляет работой механизма подачи топлива и вентилятором наддува, одновременно управляет насосом центрального отопления и заправочным насосом бойлера (ГВС). Топка котла позволяет сжигать такое колличество топлива, которое необходимо для поддержания температуры заданной пользователем на контроллере. Обслуживание сведено до минимума и основана на периодическом наполнении бункера топливом и удалении пепла из зольника без гашения котла. Эксплуатация может вестись непрерывно в течение всего отопительного сезона.

Характерной особенностью котла SAS ECO является то, что топочная камера оборудована колосниковой решёткой охлаждаемой водой. Такое решение позволяет котлу работать в аварийных ситуациях и создаёт возможность периодически использовать альтернативное топливо. При отсутствии электроэнергии котел может работать в ручном режиме по средством естественной тяги. Котел имеет защиту от попадания пламени в топливный бункер.

Котлы SAS ECO являются идеальным решением для пользователей, которые ищут твёрдотопливное оборудование в сочетании с автоматическим управлением связанным с удобством эксплуатации.

Котел SAS ECO предназначен для сжигания твердых видов топлива:

- Каменный уголь фракции марки ШСМ (до 31 мм)

- Пеллет кл. А1 (06-8мм, длина не более 4мм)

- Древесина (сжигание в ручном режиме)

- Каменный уголь различных сортов (сжигание в ручном режиме)

Древесина должна подвергаться естественной сушке в течение минимум одного года! Топка сырой древесиной понижает коэффициент полезного действия и отрицательно влияет на продолжительность срока службы котла.

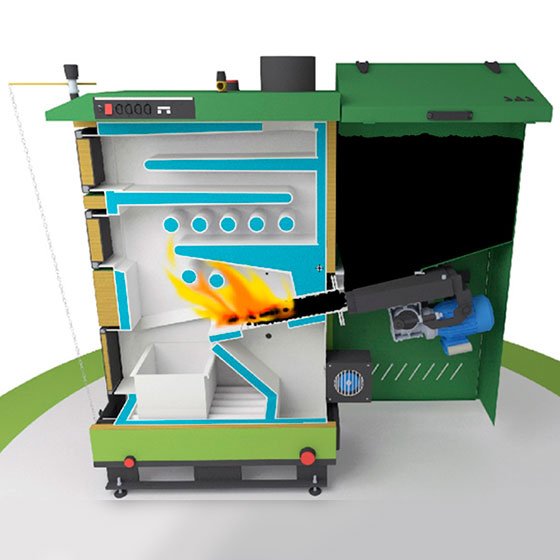

КОТЕЛ SAS ECO в разрезе

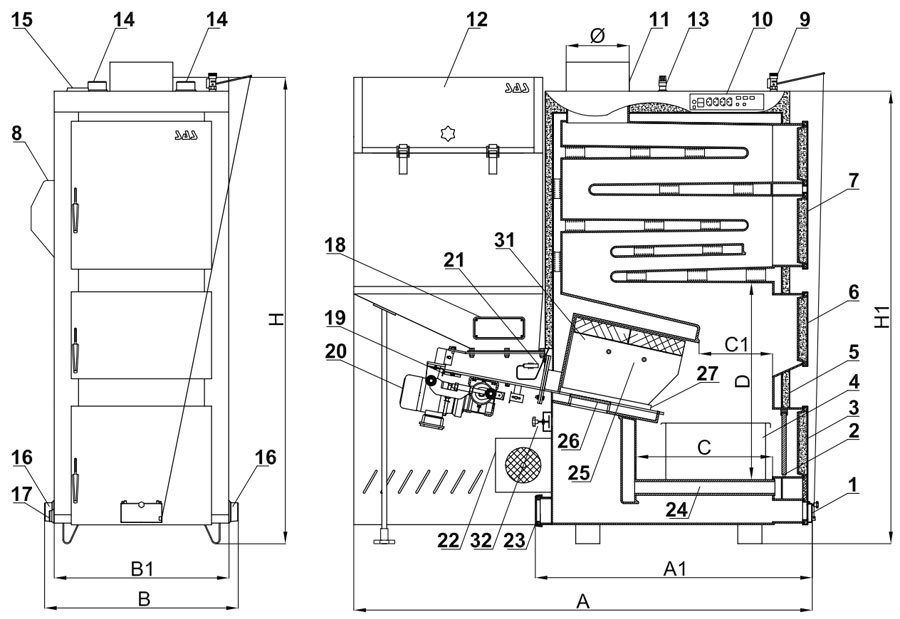

Схема конструкции котлов SAS ECO

SAS ECO (17kW - 48kW)

Схема конструкции котла SAS ECO мощностью от 17кВТ до 48кВт

1. Дверца дозирующая воздух; 2. Противопожарная решетка; 3. Дверца зольника; 4. Пепельная шуфляда; 5. Корпус котла; 6,7. дверца для чистки; 8. Контроллер; 9. Регулятор тяги воздуха; 10. Монтажный патрубок клапана безопасности; 11. Дымоход; 12. Бункер; 13. Патрубок горячей воды; 14. Термометр; 15. Патрубок обратки; 16. Спускной патрубок; 17. Датчик Хола; 18. Мотор автоматической подачи топлива; 19. Крышка ревизионного отверстия; 20. Датчик температуры бункера; 21. Вентилятор; 22. Дверца для очистки воздушной камеры; 23. Колосник; 24. Клеммная колодка.

Технически-эксплуатационные параметры

Параметр

Ед. изм.

SASECO

Номинальная мощность котла

кВт

17

23

29

36

42

48

Греющая поверхность

м2

1,5

2

2,5

3

3,5

4

КПД

%

81,8 ÷ 83,5

Расход топлива *

кг/час

1,6

2,1

2,5

3,1

3,6

4,1

Емкость бункера

дмЗ

100

100

120

160

190

220

кг

75 ÷ 90

75 ÷ 90

85 ÷ 100

100 ÷ 120

110 ÷ 130

130 ÷ 150

Температура продуктов сгорания

°C

90 ÷ 210

Водная емкость котла

л

90

100

120

140

160

190

Маса котла (без воды)

кг

470

490

540

610

680

800

Необходимая тяга продуктов сгорания

мбар





0,3





0,45

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Электропитание

В/Гц

230/50

Расход электроэнергии ***

Вт

до 455

до 480

Основные габариты

А

мм

1520

1550

1550

1600

1620

1660

А1

мм

910

940

940

990

1010

1040

В

мм

500

500

570

620

670

720

В1

мм

450

450

520

570

620

690

Н

мм

1470

1530

1530

1580

1620

1700

Н1

мм

1320

1440

1440

1440

1480

1550

Н2

мм

145

145

145

145

145

145

Размеры камеры сгорания

С

мм

410

500

500

550

570

600

С1

мм

180

180

180

200

220

220

D

мм

690

800

800

800

820

860

Сечение / диаметр дымового канала

мм

Ш180

Ш180

Ш200

Ш200

Ш220

Ш220

Подключение котла

’’(дюйм)

G 1 1/2



G 2



Размер отверстия загрузки

мм х мм

250x180

250x180

290x210

340x210

390x210

460x210

Минимальная высота дымохода

м

7

8

9


Min. Сечение дымохода

см х см

18x18

20x20

21x21

22x22

25x25

25x25

мм

Ш210

Ш220

Ш240

Ш250

Ш280

Ш280



SAS ECO (58kW - 225kW)

Схема конструкции котла SAS ECO мощностью от 58кВТ до 225кВт

1. Дверца дозирующая воздух; 2. Противопожарная решетка; 3. Дверца зольника; 4. Пепельная шуфляда; 5. Корпус котла; 6,7. дверца для чистки; 8. Контроллер; 9. Регулятор тяги воздуха; 10. Монтажный патрубок клапана безопасности; 11. Дымоход; 12. Бункер; 13. Патрубок горячей воды; 14. Термометр; 15. Патрубок обратки; 16. Спускной патрубок; 17. Датчик Хола; 18. Мотор автоматической подачи топлива; 19. Крышка ревизионного отверстия; 20. Датчик температуры бункера; 21. Вентилятор; 22. Дверца для очистки воздушной камеры; 23. Колосник; 24. Клеммная колодка.

Технически-эксплуатационные параметры

Параметр

Ед. изм.

SAS ECO

Номинальная мощность котла

кВт

58

68

78

90

100

110

125

150

175

200

225

Греющая поверхность

м2

5

6

7

8



10

12

14

16

18

20

КПД

%

81,8 ÷ 83,5

Расход топлива *

кг/час

5

6,5

7,2

8,3

9,6

10,7

11,5

13

15

17,5

20

Емкость бункера

дмЗ

280

320

360

380

410

430

460

540

610

690

720

кг

200

240

260

280

305

330

360

400

450

510

600

Температура продуктов сгорания

°C

90 ÷ 210



Водная емкость котла

л

260

350

420

510

620

720

809

890

950

1000

1050

Маса котла (без воды)

кг

890

930

1100

1220

1310

1430

1600

1800

1920

2150

2270

Необходимая тяга продуктов сгорания

мбар

0,55

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Электропитание

В/Гц

230/50

Расход электроэнергии ***

Вт

до 675

до 875

до 1015

до 1175

Основные габариты

А

мм

1770

1840

1890

2040

2140

2220

2270

2400

2520

2520

2570

А1

мм

1060

1140

1210

1310

1410

1410

1460

1590

1640

1640

1690

В

мм

735

780

820

820

850

850

880

920

980

980

1050

В1

мм

680

720

760

760

790

790

820

860

920

920

990

Н

мм

1930

1930

2070

2070

2070

2120

2120

2120

2120

2170

2170

Н1

мм

1840

1840

1900

1900

1900

1950

1950

1950

1950

2000

2000

С

мм

500

560

560

660

760

820

820

850

900

900

950

Размеры камеры сгорания

С1

мм

280

300

300

350

400

400

550

550

550

550

550

D

мм

810

810

810

810

810

810

810

810

810

810

810

Сечение / диаметр дымового канала

мм

Ш250

Ш250

Ш270

Ш280

Ш300

Ш320

Ш340

Ш360

Ш380

Ш400

Ш420

Подключение котла

’’(дюйм)

G 2 1/2

G 3

Минимальная высота дымохода

м

10

11

12

14



15



16

Min. Сечение дымохода

см x см

26x26

26x26

28x28

28x28

29x29

29x29

29x29

32x32

32x32

32x32

34x34

мм

Ш320

Ш320

Ш360

Ш360

Ш380

Ш380

Ш380

Ш400

Ш400

Ш400

Ш420
