Наряду с высокой энергетической эффективностью радиатор имеет приятный внешний вид. Усовершенствование процесса окраски позволило обеспечить ровную глянцевую поверхность без пятен, потеков, непрокрасов. Усиленный контроль качества исключает проявление на покрытии глубоких выемок от точечной сварки, которые портят внешний вид радиатора.
Общая техническая характеристика
- Монтажная высота 300, 400, 500, 600 и 900 мм
- Монтажная длина от 400 до 3000 мм
- Материал = холоднокатаные листы стали с низким содержанием углерода
- Толщина нагревательной панели 1,15 мм
- Толщина ковекционных элементов 0,3 – 0,35 мм
- Толщина верхней и боковой накладок 0,6 мм
- Шаг вертикальных водяных каналов 33,3 мм
- Максимальное рабочее давление 1,0 МПа
- Цветы белый RAL 9016
- Максимальная температура теплоносителя 110 °С
- Поверхность отопительного прибора: профильная и гладкая
- Подключение отопительного прибора: боковое и нижнее
- Присоединительные натрубки 4(6) х G ½ (внутренняя резьба)
- Крепежные скобы: 400 – 1600 мм 4 шт, 1700 – 2400 мм – 6 шт, 2500 – 3000 мм – 8шт
- Аксессуары: кронштейны для крепления на стену, заглушки, воздухоотводчик (кран Маевского)
- Настенный универсальный или напольный крепеж
- Малые масса и емкость
Технические данные
Тип |
Высота H (мм) |
Шаг присоединения A (мм) |
Глубина K (мм) |
Высота П-образных оребрений B (мм) |
Объем I/м |
Вес кг/м |
Диапазон длины L (мм) |

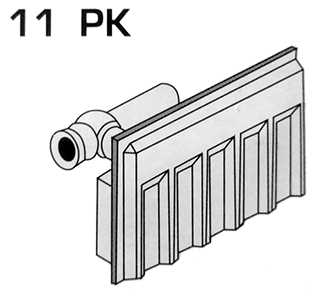

11 PK |
300 |
250 |
72 |
200 |
1,5 |
8,50 |
400-3000 |
400 |
350 |
72 |
300 |
2 |
11,13 |
400-3000 |
|
500 |
450 |
72 |
400 |
2,5 |
13,65 |
400-3000 |
|
600 |
550 |
72 |
500 |
3 |
16,52 |
400-3000 |
|
900 |
850 |
72 |
800 |
4,5 |
24,29 |
400-3000 |
|

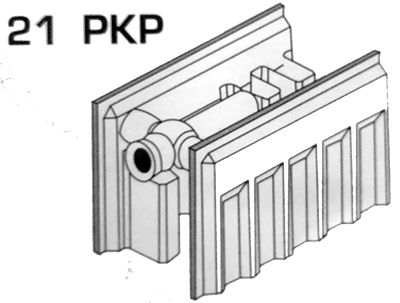

21 PKP |
300 |
250 |
72 |
200 |
3 |
14,99 |
400-3000 |
400 |
350 |
72 |
300 |
4 |
18,21 |
400-3000 |
|
500 |
450 |
72 |
400 |
5 |
22,50 |
400-3000 |
|
600 |
550 |
72 |
500 |
6 |
27,12 |
400-3000 |
|
900 |
850 |
72 |
800 |
9 |
40,21 |
400-3000 |
|

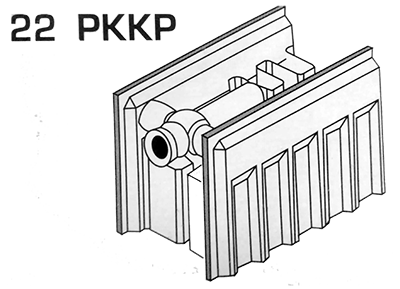

22 PKKP |
300 |
250 |
72 |
200 |
3 |
15,67 |
400-3000 |
400 |
350 |
72 |
300 |
4 |
20,61 |
400-3000 |
|
500 |
450 |
72 |
400 |
5 |
25,51 |
400-3000 |
|
600 |
550 |
72 |
500 |
6 |
31,02 |
400-3000 |
|
900 |
850 |
72 |
800 |
9 |
45,69 |
400-3000 |
Тепловая мощность
Для теплоносителя с температурой подачи и отвода 90/70°С в соответствии с нормой EN 442
Справочные данные приведены для радиатора длиной 1 метр
Высота 500 |
12 °С |
15 °С |
18 °С |
20 °С |
22 °С |
24 °С |
||||||
∆Т 68°С |
∆Т 65°С |
∆Т 62°С |
∆Т 60°С |
∆Т 58°С |
∆Т 56 °С |
|||||||
Тип |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
11 |
1311 |
1499 |
1244 |
1421 |
1177 |
1343 |
1133 |
1292 |
1089 |
1240 |
1045 |
1189 |
21 |
2010 |
2311 |
1901 |
2184 |
1792 |
2058 |
1721 |
1975 |
1650 |
1892 |
1541 |
1765 |
22 |
2274 |
2617 |
2152 |
2475 |
2008 |
2308 |
1928 |
2215 |
1848 |
2123 |
1768 |
2030 |
Для теплоносителя с температурой подачи и отвода 75/65°С в соответствии с нормой EN 442
Справочные данные приведены для радиатора длиной 1 метр
Высота 500 |
12 °С |
15 °С |
18 °С |
20 °С |
22 °С |
24 °С |
||||||
∆Т 68°С |
∆Т 65°С |
∆Т 62°С |
∆Т 60°С |
∆Т 58°С |
∆Т 56 °С |
|||||||
Тип |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
Ккал/ч |
Вт |
11 |
982 |
116 |
926 |
1051 |
869 |
985 |
832 |
942 |
796 |
899 |
759 |
857 |
21 |
1397 |
1598 |
1313 |
1500 |
1229 |
1403 |
1173 |
1338 |
1118 |
1274 |
1062 |
1209 |
22 |
1631 |
1871 |
1531 |
1754 |
1430 |
1637 |
1364 |
1560 |
1298 |
1483 |
1232 |
1406 |
