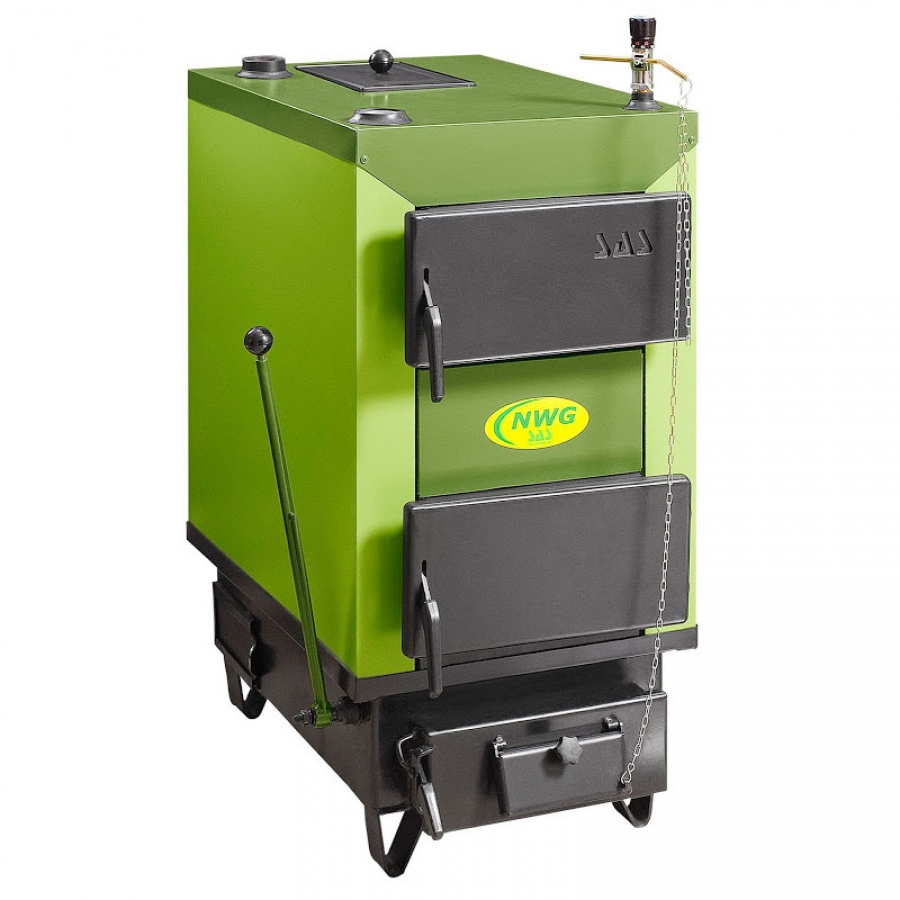

Твердотопливный котел SAS NWG

Твердотопливный котел SAS NWG предназначен для систем центрального отопления, открытого типа с принудительной или естественной циркуляцией воды.

Котлы SAS NWG работают с использованием естественной тяги, поэтому его эксплуатация не требует использования электроэнергии. Процесс сжигания контролируется механическим регулятором тяги, который поставляется с котлом.

Корпус котла изготовлен из котловой стали толщиной б мм (марка P265GH).

Весь теплообменник изолирован минеральным утеплителем.

Отличительной особенностью котла SAS NWG является устройство многоходового вертикального теплообменника.

Преимуществом котла является комфорт и простота использования, которая практически сводится только к периодический за грузке топлива.

Твердотопливный котел SAS NWG предназначен для сжигания твёрдых видов топлива:
каменный уголь (максимальная мощность);
древесина различных видов (включая щепу, горбыль, стружку);
торфобрикет.

Древесина должна подвергаться естественной сушке в течение минимум одного года!

Топка сырой древесиной понижает коэффициент полезного действия и отрицательно влияет на продолжительность срока службы котла.

КОТЕЛ SAS NWG В РАЗРЕЗЕ

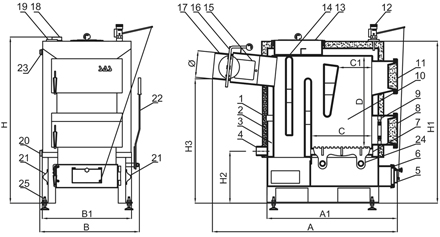

СХЕМА КОНСТРУКЦИИ КОТЛА SAS NWG

1. Корпус котла; 2. Теплоизоляция; 3. Теплообменник; 4. Патрубок обратки; 5. Дверца дозирующая воздух; 6. Дверца зольника; 7. Колосники; 8. Дверца камеры сгорания; 9. Противопожарная решетка; 10. Камера сгорания; 11. Дверца загрузочная; 12. Регулятор тяги воздуха; 13. Крышка камеры продуктов сгорания; 14. Крышка камеры отходящих газов; 15. Патрубок горячей воды; 16.Отверстие для чистки дымохода; 17. Дроссельный клапан дымовых газов; 18. Дымоход; 19. Термометр; 20. Спускной патрубок; 21. Отверстие для чистки камеры дымовых газов; 22. Ручка чистки колосников; 23. Подвижная чугунная колосниковая решетка; 24. Дверца для чистки.

Параметр

Ед. изм.

SAS NWG

Номинальная мощность котла

кВт

12,5

14

17

23

29

36

42

48

Греющая поверхность

м2

1

1,2

1,5

2

2,5

3

3,5

4

КПД

%

79,4 ÷ 85

Расход топлива *

кг/час

1,1

1,2

1,4

1,5

1,7

2

2,3

2,5

Емкость бункера

дмЗ

25

30

35

50

75

85

95

110

кг

20

25

30

40

60

70

80

95

Температура продуктов сгорания

°C

90 ÷ 210

Водная емкость котла

л

51

57

63

74

97

108

114

122

Маса котла (без воды)

кг

245

260

290

320

375

440

520

580

Необходимая тяга продуктов сгорания

мбар

0,3

0,45

Мах. рабочее давление

бар

1,5

Мах. допустимая раб. температура

°C

85

Рабочие температуры

°C

60 ÷ 80

Min. температура обратной воды **

°C

55

Основные габариты

А

мм

1080

1080

1080

1145

1190

1290

1440

1465

А1

мм

790

790

790

810

840

1000

1050

1100

В

мм

550

550

580

580

670

670

700

750

В1

мм

450

450

520

520

590

590

680

730

Н

мм

940

990

990

1060

1110

1150

1190

1190

Н1

мм

900

960

960

1040

1090

1130

1170

1170

Н2

мм

320

320

320

320

320

320

320

320

НЗ

мм

690

740

740

780

825

875

900

880

С

мм

360

360

360

400

460

460

550

570

Размеры камеры сгорания

С1

мм

190

190

190

230

290

290

380

410

D

мм

490

550

550

620

660

720

740

740

Сечение / диаметр дымового канала

мм

Ø160

Ø160

Ø180

Ø180

Ø200

Ø200

Ø220

Ø220

Подключение котла

’’(дюйм)

G 1 1/2

G 2

Размер отверстия загрузки

мм х мм

280x170

280x170

340x170

340x170

340x170

340x170

340x210

340x210

Минимальная высота дымохода

м

7

8

9

10

Min. размер дымохода

см х см

16x16

17x17

18x18

20x20

21x21

22x22

25x25

25x25

мм

Ø180

Ø200

Ø210

Ø220

Ø240

Ø250

Ø280

Ø280
