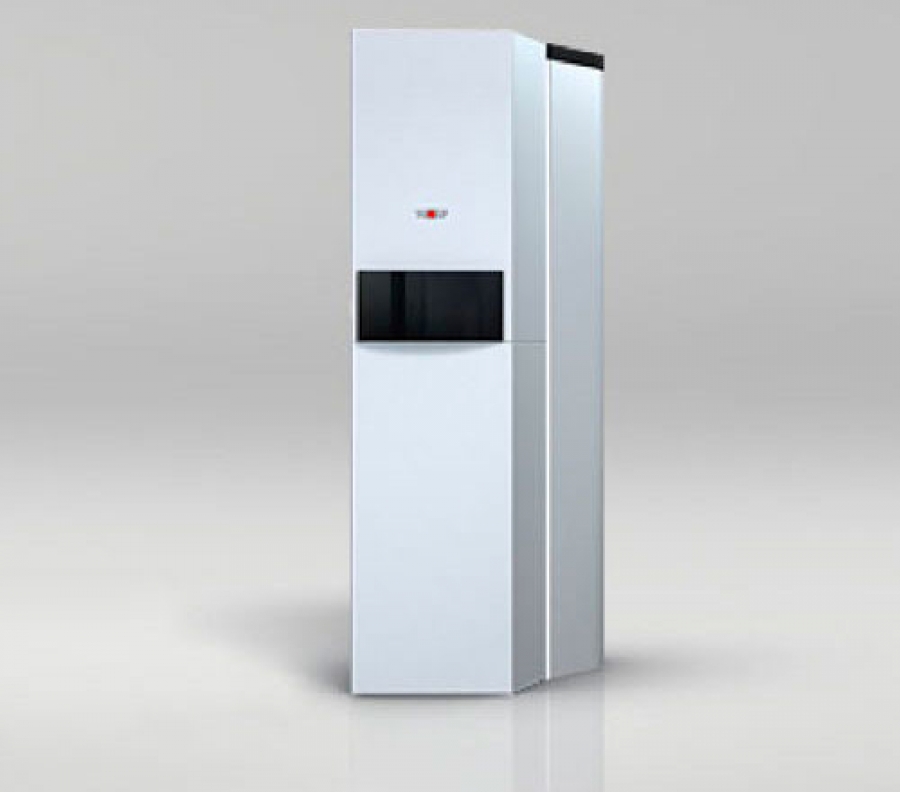

Энергосберегающий комплекс CSZ серии ComfortLine

Газовый конденсационный котел с системой нагрева от солнечных коллекторов

С серией энергосберегающих комплексов CSZ фирма Wolf предлагает оптимальное компактное решение – газовый конденсационный котел в комбинации с нагревом воды от системы солнечных коллекторов. Степень покрытия потребности в тепле за счет солнечной энергии составляет до 60% для объектов с полезной площадью до 150 м2

Характеристики

  • • Водонагреватель гелиосистемы, объемом 310 л. изготовлен из стали, имеет два трубчатых теплообменника, внутреннее эмалированное покрытие соответствует DIN 4753.
  • • Высококачественная теплоизоляция из пенополиуретана с фольгированной обшивкой обеспечивает низкие теплопотери.
  • • Внутренние стенки и теплообменник надежно защищены от коррозии благодаря эмалевому покрытию и магниевому защитному аноду.
  • • Большая площадь теплообменников обеспечивает быстрый нагрев и и высокую эксплуатационную мощность.
  • • Система управления позволяет отключать котел и наиболее эффективно использовать тепло, получаемое от системы солнечных коллекторов.

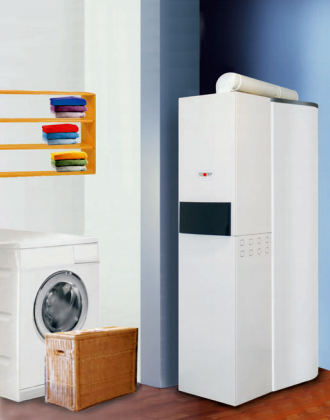

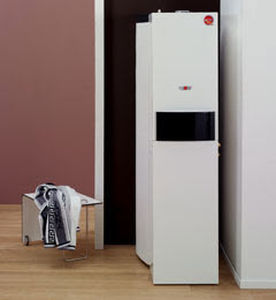

  • • Компактная конструкция в одном корпусе с площадью для установки 600 x 1013 мм позволяет встраивать энергосберегающий комплекс практически в любую нишу.
  • • Не требуется оставлять большие свободные расстояния сбоку. Требуется лишь небольшое свободное расстояние со стороны подключений.
  • • Легкий доступ ко всем элементам управления.

Энергосберегающий комплекс CSZ-11/300, -20/300, -24/300 серии ComfortLine

Энергосберегающий комплекс CSZ серии ComfortLine в модульном исполнении мощностью от 3,6 до 24,8 кВт, для отопления и приготовления ГВС включает:

  • • газовый настенный конденсационный котел; водонагреватель гелиосистемы;
  •    - насосную группу с модулем управления солнечными коллекторами SM1;
  •    - расширительный бак 25 л.;
  •    - приемный бак для теплоносителя 10 л;
  •    - устройство регулирования котла в комплекте с модулем управления ВМ и датчиком наружной температуры.

Преимущества энергосберегающего комплекса CSZ серии ComfortLine

  • • Компактная конструкция– энергосберегающий комплекс CSZ легко встраивается практически в любую нишу.
  • • Не требуется оставлять свободное расстояние сбоку, доступ ко всем компонентам с лицевой части. Требуется лишь небольшое свободное расстояние со стороны подключений.
  • • Возможность установки вплотную к стене.
  • • Возможность монтажа подключений системы отопления и гелиосистемы на выбор: слева или справа.
  • • Верхнее расположение подключений холодной воды, выхода горячей воды и рециркуляции ГВС.
  • • В стандартный комплект поставки входи высокоэффективный насос контура солнечных коллекторов.
  • • Горелка предварительного смешивания для природного и сжиженного газа. (Эксплуатация на сжиженном газе возможна только котлов мощностью 20/24 кВт).
  • • В комплект стандартного оснащения входят расширительный бак и котловой насос класса A.
  • • Выдвижной сетевой теплообменник с напылением. Как следствие возможность выполнения сервисных работ на теплообменнике под давлением и без необходимости слива воды.
  • • Простой монтаж , управление и обслуживание с легким доступом ко всем элементам конструкции.
  • • Доступ к измерительным отверстиям, предназначенным для измерения дымовых газов, возможен снаружи, отсутствует необходимость вскрытия корпуса котла.

 Диапазон модуляции при 50/30°C:

  • CSZ-11/300 от 3,6 до 10,9 кВт
  • CSZ-20/300 от 6,1 до 20,5 кВт
  • CSZ-24/300 от 7,8 до 24,8 кВт

Мощность при загрузке водонагревателя:

  • CSZ-11/300 14,6 кВт
  • CSZ-20/300 22,9 кВт
  • CSZ-24/300 27,6 кВт

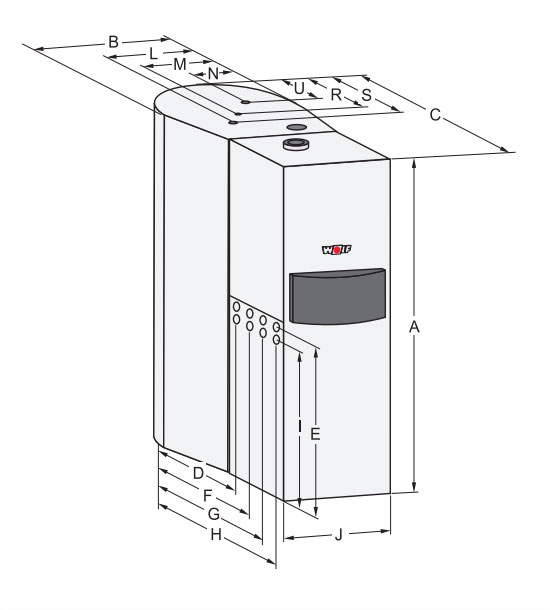

ТИП CSZ

11/300

20/300

24/300

Высота

A мм

1850

Общая ширина

B мм

600

Общая длина

C мм

1013

Сторона подключения: слева

подающая линия от системы отопления

D / E мм

668 / 954

обратная линия от системы отопления

F / E мм

748 / 954

подающая линия от гелиосистемы

G / E мм

828 / 954

обратная линия от гелиосистемы

H / E мм

908 / 954

подключение газа

H / I мм

908 / 889

Сторона подключения: справа

подающая линия от системы отопления

F / E мм

748 / 954

обратная линия от системы отопления

D / E мм

668 / 954

подающая линия от гелиосистемы

H / E мм

908 / 954

обратная линия от гелиосистемы

G / E мм

828 / 954

подключение газа

H / I мм

908 / 889

Ширина котла

J мм

440

Рециркуляция

S / L мм

370 / 370

Выход горячей воды

R / M мм

300 / 300

Подключение холодной воды

U / N мм

230 / 230

Подающая линия, диам. наружн.

G

¾

Обратная линия, диам. наружн.

G

¾

Выход горячей воды / рециркуляция

G

¾

Подключение холодной воды

G

¾

Подключение газа

R

½”

Подключение дымовой трубы

мм

60/100
